[브리넬 경도기의 개요]

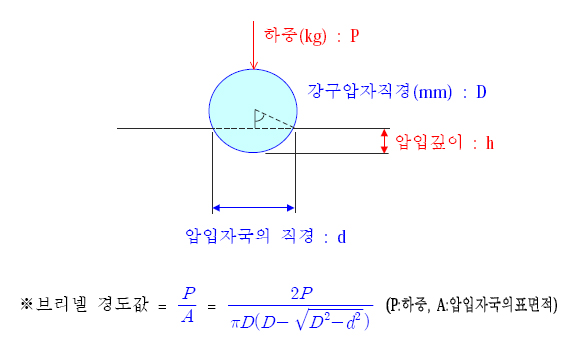

브리넬 경도 시험기는 강구의 압자를 일정한 시험하중으로 시편에 압입시켜 이때에 생긴 압입자국의 표면적으로

시편에 가한 하중을 나눈 값이 브리넬 경도 값으로 정의되며 기호로는 HB를 사용하며 주로 주물, 주강제품, 금속

소재 등의 경도 시험에 편리한 시험기이다.

[제품 특징]
브리넬 경도시험에서는 주로 강구압자를 사용하는데 압자의 크기 및 시험하중이 다른 경도시험에 비하여 비교적

크므로 자국의 직경이 수 ㎜까지도 된다.
이와 같이 커다란 압입자국을 얻을 수 있으므로 불균일한 재료의 평균적 경도 값을 측정할 수 있고, 현장에서도

경도를 측정할 수 있는 장점이 있어서 주물 및 주강 등 소재의 경도측정에 많이 이용된다.

[측정방법]

브리넬 경도 시험에서는 일반적으로 강구의 직경의 직경이 10, 5 ㎜인 압자가 많이 사용되며 3000, 1500, 1000, 750,

500 ㎏의 하중이 통상적으로 사용된다. 압자의 직경 D와 시험하중 P의 선정이 중요하며 다음 조건을 만족하여야 한다.
그 이유는 D/d가 0.25보다 작으면 자국이 너무 작아 측정이 어렵고 측정오차가 커지며 D/d가 0.6보다 크면 경도의

변화에 따라 압입자국의 직경의 크기가 별로 변하지 않기 때문에 경도변화를 뚜렷하게 알 수 있기 때문이다
                  0.25 < d/D < 0.60 ( KS B0805 )

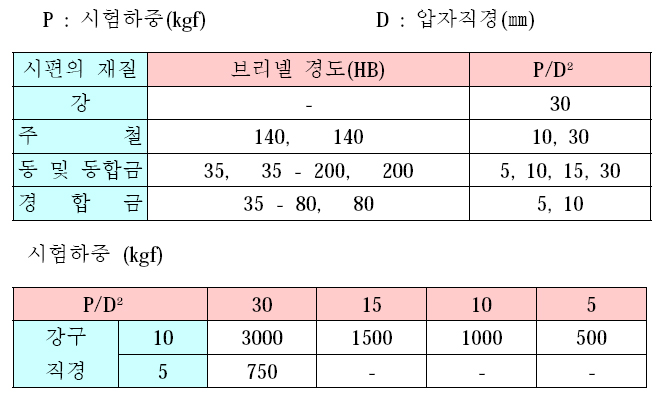

[재질에 따른 시험하중과 압자직경의 조합]

[압자의 선택]

강구압자로 강한 경화강을 시험하면 압입도중 압자에 영구변형이 일어나므로 강구압자는 HB 450 이하의 시편에 사용하고

초경합금구 압자는 HB 600 ~ 650까지도 사용할 수 있다.

[경도값의 표시]

브리넬 경도의 경도값은 사용한 압자의 종류 및 직경 하중의 크기 등을 함께 표시하여야 한다.
압자의 종류 표시 : 강구압자 - HBS, 초경 합금구 압자 - HBW
브리넬 경도 값이 320 이하일 때는 HB로 약기.

예) 10㎜ 강구 : 하중 3000㎏ 하중유지시간 10 - 15초 동안 하중을 유지
하였을 때 얻은 경도 값이 321이라고 하면 HBS(10/3000)321로 표기
할 수도 있다.

[국산 브리넬 경도기의 각부의 명칭]
