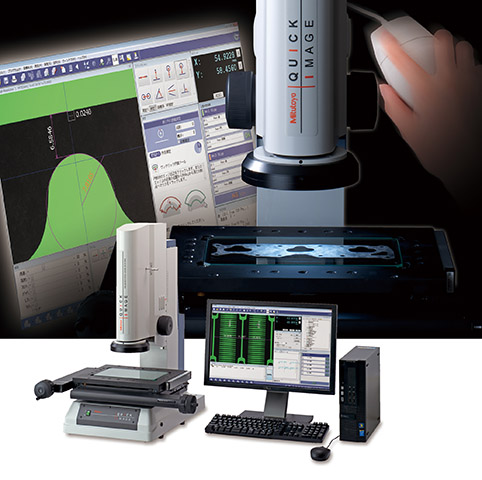

비디오메타/퀵이미지 영상측정기를 소개합니다.
미쓰토요는 화상 측정기(비디오메타)에서 범용성이 높은
2 차원 이미지 측정기 퀵이미지 시리즈를 2002 년부터 발매하고 있습니다.
더 용이성, 조작성이 향상 한 번의 클릭으로 측정 가능한 2 종류를 개발했습니다.

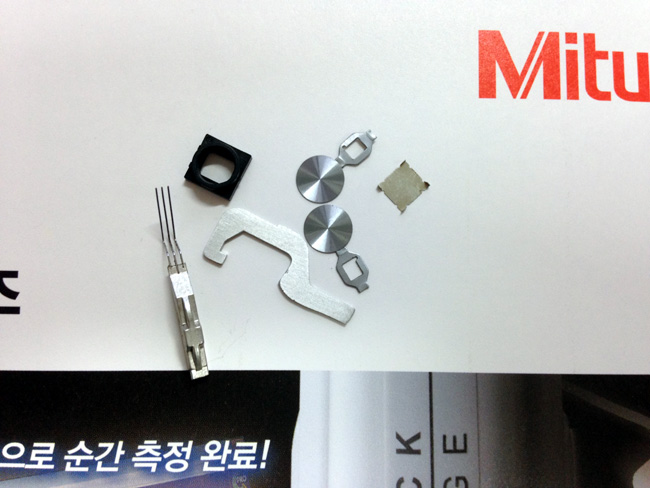

퀵 이미지 시리즈는 넓은 시야 일괄 측정 및 초점 심도의 깊이에서 단차가있는
측정물의 측정이 가능하며, 컬러 카메라에 의한 선명한 이미지가 특징입니다.
퀵이미지의 최대 초점심도는 22mm입니다.
이번 원클릭 측정 기능을 추가함으로써 측정물을 놓고 클릭 하나로
측정에서 오차 판정까지처리합니다. 측정 결과는 실시간으로 이미지에
표시되어 공차 판정 결과를 한눈에 알 수 있습니다.
또한 화면의 측정 정밀도와 정확도 (E1xy)을 개선하고 동급 최고의 품질과
안정성을 보증합니다. 전체 조명을 고휘도 LED 화 본체에 내장 카메라를
300 만 화소로 변경하는 등 더욱 세밀한 화상에 의한 관찰 · 측정 할 수 있습니다.
[ 새 기능 ]
(1)
원클릭 측정 기능 추가
한 번의 클릭으로 파트 프로그램을 실행하는 기능을 추가했습니다.
측정물의 위치, 기울기 자동 감지와 같은 모양의 여러 작업의 일괄 측정 (최대 1000 개)이 가능합니다.
(2)
초보자 조작 모드 간편 모드 추가
운영자의 조작을 유도하는 일러스트를 이용한 조작 방식 표시,
GUI (그래픽 사용자 인터페이스)의 디자인을 변경하고
자주 사용되는 측정 기능만을 표시하는 등, 시각적 편리성이 향상되었습니다.
(3)
창에 표시하는 기능 추가

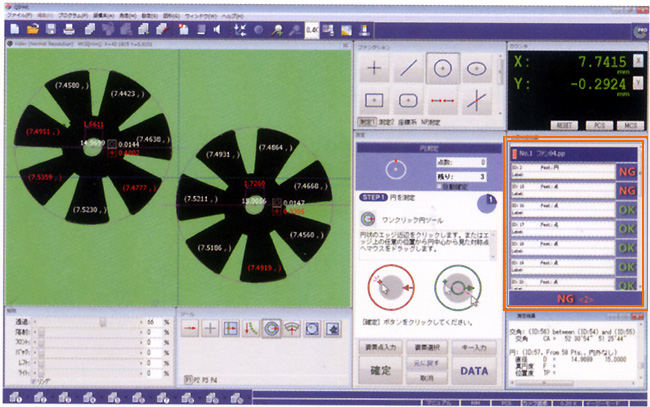

'Video'창에 측정 결과를 표시하는 기능을 장착했습니다.
공차 판정 결과를 표시하는 "공차 판정 결과"창을 추가하고 OK / NG 판정이 한눈에 표시하고 있습니다.
(4)
최고 정밀도의 측정 정확도를 보장
화면의 측정 정밀도와 정확도 (E1xy)을 향상하고 있습니다.
※ 아래 사양 목록을 참조하십시오.
(5)
메가 픽셀 컬러 카메라를 탑재
300 만 화소의 고해상도 디지털 컬러 카메라를 탑재하고 정밀 치수 측정 및
색 재현성이 뛰어난 선명한 관찰 및 이미지 저장이 가능합니다.
중국산 비디오메타의 단점을 보완하였습니다.
[ 특징 ]
(1)
텔레센트릭 경통시스템에 의한 입체 형상 측정물의 측정도 용이
깊은 초점 심도에 따라 단차가있는 측정물이나 원통형 가공물과 같이 촛점이 필요한 제품의 측정은
텔레센트릭 경통 시스템을 채용함으로써 오차를 배제한 측정이 가능합니다.
(2)
길이 초점 심도 모드 (일반 모드)과 고분해능 모드 전환 기능을 탑재
깊은 초점 심도에서 다양한 작업에 대응할 수있는 길이 초점 심도 모드 (일반 모드) 이외에
더 정밀한 측정이 가능 고해상도 모드를 탑재 하고 단 한번의 조작으로 전환이 가능합니다.
(3)
넓은 시야에서의 신속한 일괄 측정 및 정밀 측정의 공존을 실현
넓은 시야를 확보하고 신속한 일괄 측정을 실현하는 동시에 높은 분해 모드와
높은 서브 픽셀 이미지 처리 기술은 매우 세세한 부분에서도 정확한 엣지 검출이
가능하므로 넓은 시야를 확보하여 효율이 높고 정확한 측정이 가능합니다.
(4)
충실한 조명 시스템을 갖춤
투과 조명 외에 수직 낙사 조명, 4 분할 링 라이트를 표준 장비하고 있습니다.
측정물의 윤곽 측정은 물론 표면의 치수 측정에 있어서도 최적의 조명을 선택할 수 있습니다.
모든 조명장치에 고휘도 LED 광원을 채용하여 긴 수명과 낮은 소비 전력으로 선명한 화상을 제공합니다.
(5)
다양한 제물대 라인업
퀵이미지는 최대 400 × 200mm 제물대를 제공하여 큰 측정물을 측정할 수 있으며,
한 화면의 측정에서부터 대형 측정물의 여러군데 측정을 가능하게 하였습니다.
(6)
투영기에서의 레이 차트에 의한 검사의 대체
"CAD 사용자 템플릿에 의한 육안 검사 (패턴 매칭)는 검사 비용을 줄일 수 있습니다.
|
항목 / 퀵이미지 모델 |
QI-A |
QI-B |
|
시야 |
32 × 24mm |
12.8 × 9.6mm |
|
측정 모드 |
노멀 모드 |
고해상도 모드 |
노멀 모드 |
고해상도 모드 |
|
측정 범위 (X × Y) |
크기별로 5 기종을 라인업
100 × 100mm,
200 × 100mm,
200 × 170mm,
300 × 170mm,
400 × 200mm
|
|
이동 범위 (Z 방향) |
100mm |
|
정밀도 |
화면의 측정 정밀도 |
± 4μm |
± 2μm |
± 3μm |
± 1.5μm |
|
화면 내의 반복 정밀도 (± 2σ) |
± 2μm |
± 1μm |
± 1μm |
± 0.7μm |
|
측정 정밀도 (E1xy) |
± (3.5 + 0.02L) μm L : 임의의 측정 길이 (mm) |
|
촬상 소자 |
300 만 화소 1/2 인치 컬러 |
|
광학계 |
배율 (텔레 센 트릭 광학계) |
0.2 × |
0.5 × |
|
작동 거리 |
90mm |
|
초점 심도 |
± 11mm |
± 0.6mm |
± 1.8mm |
± 0.6mm |
|
조명계 |
투과 조명 : 녹색 LED 텔레 센 트릭 조명,
에피 조명 : 백색 LED
링 조명 : 4 분할 백색 LED
|
|
정도 보증 온도 |
20 ± 1ºC |
정도 보증 온도 20 ± 1ºC
