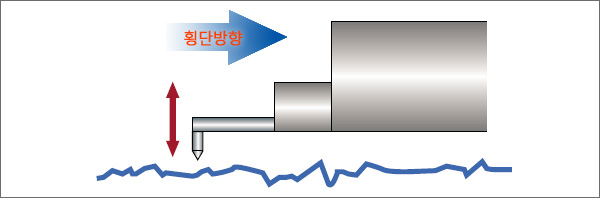

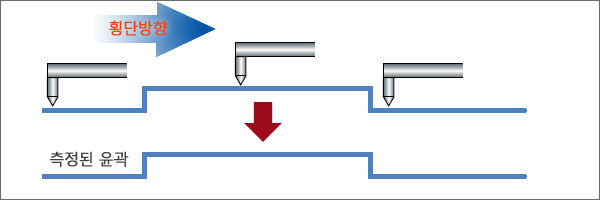

구동장치의 기준표면에 상대적인 표면 특성을 측정할 때에 스키드 없는 측정방식을 채택합니다. 이 방식을 통해 표면 조도외에도 파상도와 미세하게 단을 이루고 있는 형상을 정확하게 측정할 수 있지만 그 범위는 스타일러스 이동거리로 제한 됩니다. 아래는 측정된 윤곽을 보여주고 있습니다.
[스키드(Skid) 있는 측정]

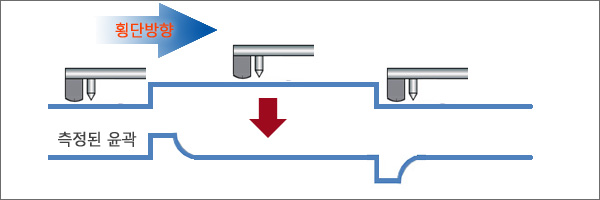

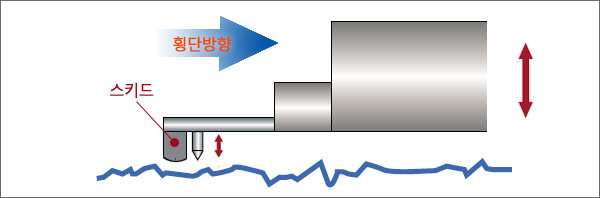

스키드있는 방식의 측정에서는 스타일러스 바로 뒤에 따라오는 스키드를 기준으로 하여 표면특성을 측정합니다. 이 방식으로는 파상도와 단 특성을 정확하게 측정할 수 없지만 스키드가 측정 대상물의 표면윤곽을 추적함으로서 측정범위가 더 넓습니다. 아래 그림은 스키드 있는 측정의 측정된 윤곽 결과입니다.
