측정프로그램(M2D- IMG / AT / CNC) 화면의 카운터가 동작하지 않는 고장

비디오메타를 사용하시다가 컴퓨터의 고장등으로 인하여 새로 프로그램을 재 설치 하실 경우

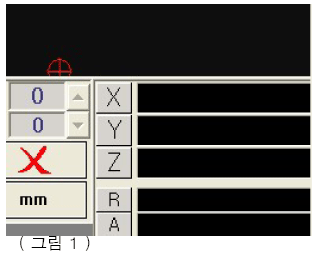

그림1과 같은 에러가 생길수 있읍니다.

이러한 경우는 비디오메타 본체와 컴퓨터간에 통신이 이루어지지 않아서 생기는 에러입니다.
당황하시지 마시고 다음과 같이 처리하시면 됩니다.

1. 기계의 본체와 컴퓨터간에 RS-232 케이블이 빠져 있는지 확인하십시요.
2. 본체와 케이블이 연결되어 있는데도 같은 현상이라면 다음곽 같이 하십시요

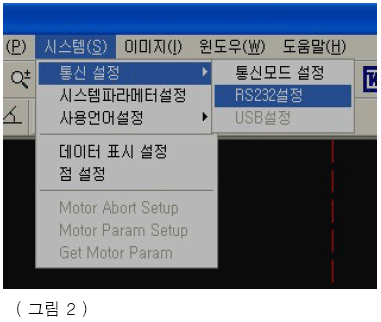

2-1. 그림2 와 같이 상단메뉴의 "시스템(S)" 를 클릭하면 펼침목록이 보여지고 이중에서 "통신설정"을 클릭하면
       또다른 펼침목록이 보여지는데 이중에서 "RS-232"를 클릭하십시요.

       그러면 그림3과 같은 창이 보여집니다.

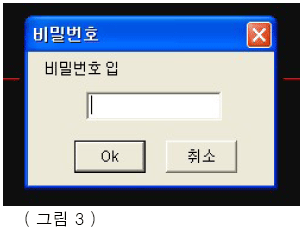

2-2. 그림3의 입력창에 비밀번호 "123"을 입력하고 "OK"버튼을 누름니다.

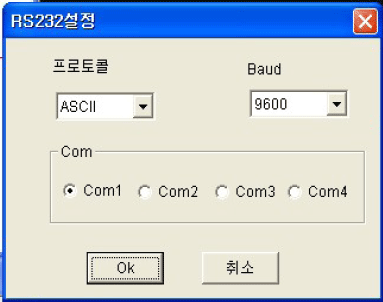

2-3. 그림4의 창이 나타나면 몇가지 사항을 확인하고 체크하여 줍니다.

       "프로토콜" 설정은 반드시 "ASCII" 로 하여 주십시요.
       "BAUD"설정은 "9600"으로 설정을 하여 주십시요.
       "Com"은 "Com1"으로 체크하여 주십시요.

4. 이상과 같은 조치를 2-3회 실시하여도 같은 현상이 계속 발생되면 http://mitutoyo.co.kr 으로 연락을 주십시요.
